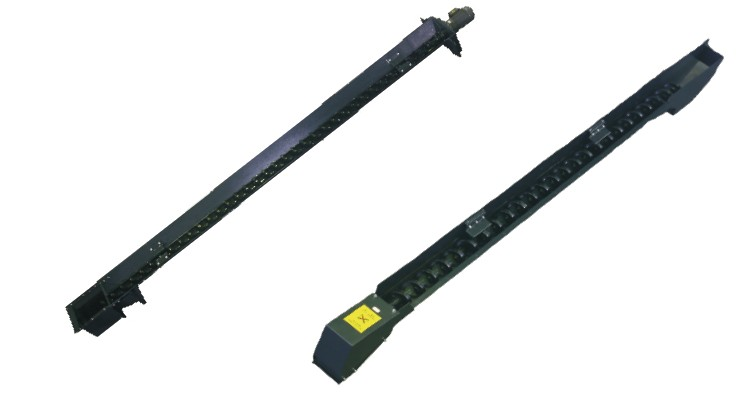

JLX系列螺旋式排屑机是由减速机、螺旋体及壳体三部分组成，减速机带动螺旋体转动，与壳体产生   的相对运动将切屑沿壳体轴向输出。

JLX系列螺旋式排屑机结构紧凑，占用空间小，安装使用方便，传动环节少，故障率极低，该机器尤   其适用于排屑空间狭小，其他排屑形式不易安装的机床，另外通过与其他排屑形式的配合使用可以改变其只能水平轴向排屑的功能，以达到排屑方向，排屑高度的变化。例如在机床工作台下沿Y轴方向水平安

装一台螺旋排屑机，在机床后面沿X轴方向安装一台链板或刮板排屑机，螺旋排屑机将工作台上落下的切   屑沿Y轴方向输送到机床后面的链板或刮板排屑机中，再由后者完成切屑的提升输送或x轴方向的远距离输送。该系列机器主要部件为不锈钢材料，美观耐用，对金属、非金属的段屑块状屑及碎屑均有良好的输送功能。JLX系列螺旋式排屑机按螺旋体结构的不同分为Ⅰ、Ⅱ两种基本类型，Ⅰ型的螺旋体由芯轴和   与其焊合的螺旋片构成；Ⅱ型的螺旋体是由螺旋状的扁钢制成，无芯轴。I型能够适合干式加工产生切屑   的远距离输送，Ⅱ型可以适合冷却液流量较大的湿式加工中切屑的输送，Ⅰ、Ⅱ两种型号均可制成多轴并联型，以提高排屑量，另外Ⅱ型还可以制成带提升式，以解决其只能水平轴向输送的缺点。通过在壳体水平工作处开回流孔的方法，Ⅱ型带提升式还可以完成切屑与冷却液的分离，实现一机多用。
