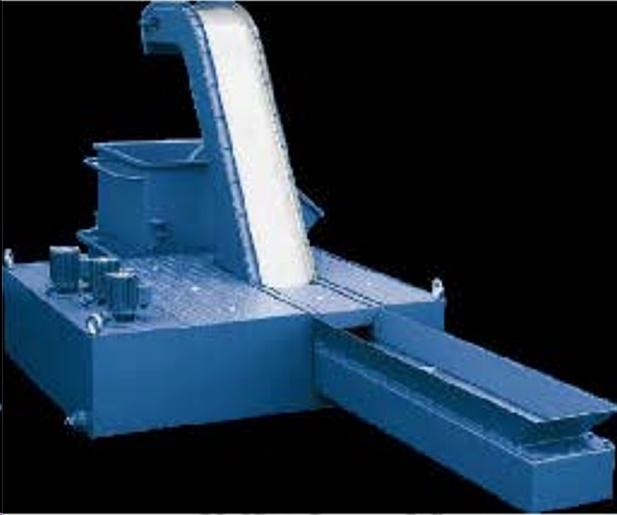

磁性板式排屑机

➢ 特征

1. 最适用于磁性体不满30mm的细切屑；

2. 通过铁素体磁石的磁力强制过滤；

3. 部件少，容易维修保养；

4. 排屑机总长可达10米。

➢ 介绍

JCG系列磁性板式排屑机由以下几部分组成：减速机、驱动链条、壳体、传动链条及磁性材料等，减   速机输出动力，经驱动链条及壳体上的相关部件传递到传动链条上，与传动链条结合的磁性材料回转运动，将落在不导磁工作面上的吸磁切屑输送到指定工位。

JCG系列磁性板式排屑机结构紧凑、运转平稳、噪声低，最适宜输送的是吸磁的颗粒状，块状切屑以   及长度小于150mm的段屑。生成的磁场强大，使其具备良好的排屑性能，该机器属于定量排屑，即每组磁   性材料能够吸附碎屑的最大量是固定的，即使工作面上堆积了更多的切屑它也是按固定的排屑量进行输送。另外，该机器的运动部件全部封闭在壳体内部，工作面板上有非切屑异物时，也不会导致机器卡

滞、过载。

JCG系列磁性板式排属机按是否密封制造分为干式和湿式两种形式，湿式就是将机器壳体严格密封，   安装于液箱中，用于对冷却液中的吸磁切屑的分离；按结构尺寸可分为Ⅰ、Ⅱ、Ⅲ三种基本类型。三种型号对应不同的高度尺寸，以适应不同排屑空间、排屑距离的要求。Ⅰ型适用子小型主机、Ⅱ型适用于中小型主机、Ⅲ型适用于大型主机及生产线上的远距离输送。三种型号在有效排屑宽度相同的情况下， 排屑量基本是相同的。

注意：

●、由于受到磁性材料自身特性的影响，本系列机器不宜在温度高于80℃的工作环境中使用，否则会因   磁场强度的衰减而影响工作效果。

●、由于磁性材料在机器内部回转运动，与工作面板间的运动间隙较小，所以机器工作面板严禁异物碰   撞和挤压。

●由于切屑在工作面板上是以滑动磨擦方式行进的，当机器在湿式加工环境中工作时，若切屑中混入了   较脏、较粘稠的切削油时，可能会导致切屑在工作面板上前后反复蠕动而不行进，此时必须增加出

料口刮片装置使切片不间断掉落。

●、在湿式环境下，机器长时间不工作，应清理液箱，防止切屑在排屑面板上堆积、板结。

规格型号
