涡旋布袋过滤中心出水系统

产品型号

产品组成

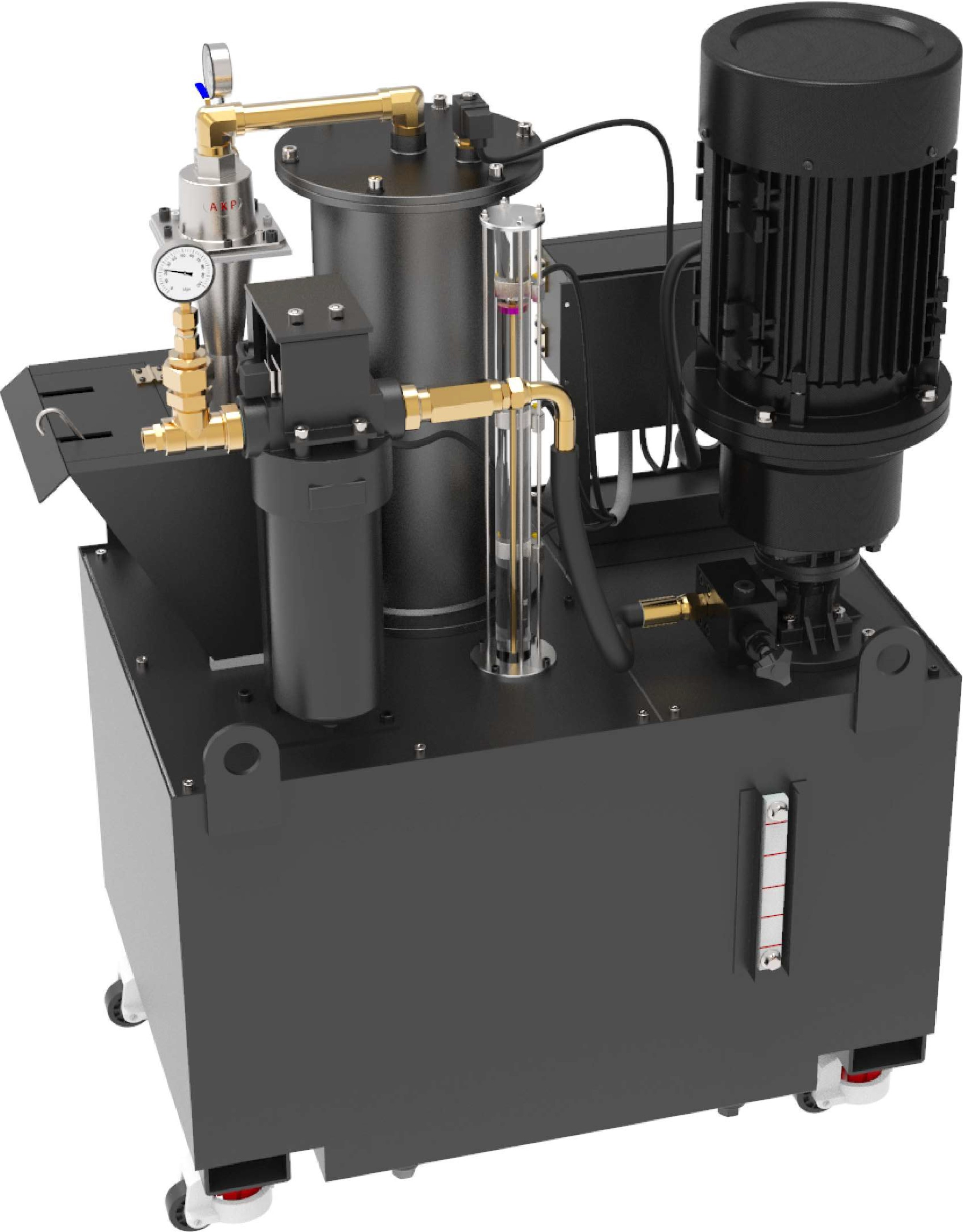

1、水箱体（200升-300升）

2、抽水泵浦（选配：流量4m³/h，扬程40m）

3、高压泵浦（根据实际需要压力可选）

4、涡旋布袋过滤罐（涡旋分离器、布袋过滤罐、高压过滤

过滤内外芯、布袋、压力开关、压力表、管接头）

5、管道连接件及脚轮。

产品特点

1、压力控制范围：从1兆帕到 10兆帕可以自由选择（通过更换泵浦以及调整溢流阀实现）。

2、涡旋分离器是可使用到半永久性的部件。0.2 MPa共给压力下每个颗粒的过滤性能(%)

在0.2MPa供给压力下25μm的颗粒过滤性能高达95%，以离心力达到固液分离替换滤芯耗材型过器，分离液体中10微米以上杂质颗粒高达90%过滤精度。

3、无需保养，节省劳力成本，无耗材无工业废料，降低废料处理成本，无购买过滤器滤芯等耗材，降低投入成本。限使用黏稠度不超过2cSt 和颗粒比重大于等于2.7 液体。液体黏稠度过高或颗粒比重过低会使颗粒排出效果削弱。

➢ 产品工作原理

涡旋布袋过滤中心出水系统主要由高压泵浦、抽水泵浦、涡旋分离器、布袋过滤罐及水箱等组成。

1、高压供液工作原理：

首先把机床水箱的切削液，通过抽水泵浦抽到涡旋分离器，过滤后的切屑液再次进入布袋过滤罐内层过滤，削液流入水箱，涡旋分离后的杂质进入积渣箱收集。当机床需要高压供液时，高压泵浦开启，高压泵浦抽取过滤后的切屑液通过管道进入机床主轴中心出水系统供机床使用。不同的刀具出水孔径需要的流量是不一样的，高压泵浦出水量一般需要大于最大孔径出水量的

1.25 倍。当选择较小刀具时，多余的高压液体会通过溢流阀流回水箱。

2、切削液过滤部分工作原理：

抽水泵浦进液口接入水箱，将机床水箱内的切削液注入涡旋分离器，通过涡旋分离器可以将切屑液中杂质分离出最高95%，分离精度5微米。涡旋分离后的切屑液再次进入布袋过滤器，布袋过滤器的精度为25微米，经过两次过滤后的切屑液进入水箱待用。（布袋需定期更换，周期一般为3个月）
