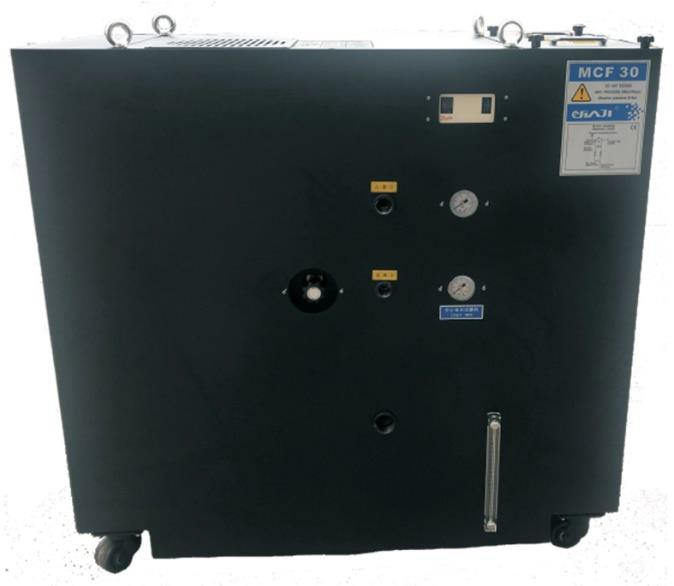

产品组成

1、水箱体（300升）

2、抽水泵浦（选配：流量4m³/h，扬程40m）

3、高压泵浦（根据实际需要压力可选）

4、布袋过滤罐（滤罐体、法兰盖板、过滤内 外芯、布袋、压力开关、压力表、管接头）

5、涡旋分离器/隔膜泵(选配)

   6、管道连接件及脚轮。

产品特点

1、压力控制范围：从1兆帕到10兆帕可以自由选择（通过更换泵浦以及调整溢流阀实现）。

2、过滤效率高：由电磁阀控制，接通压力空气后可实现自动清洁污渣，过滤布袋可以多次使   用，最大限度提高工作效率。

3、适用范围广：通过正确泵浦的选择可以实现多种加工零件,多个出水孔的高压供水。

产品工作原理

布袋过滤中心出水系统主要由高压泵浦、抽水泵浦、布袋过滤罐等组成。

1、高压供液工作原理：

首先把机床水箱的切削液，通过抽水泵浦抽到布袋过滤罐外层过滤，过滤后的切削液流入过滤罐内层。当机床需要高压供液时，高压泵浦开启，高压泵浦抽取过滤后的切屑液通过管道进入机床主轴中心出水系统供机床使用。不同的刀具出水孔径需要的流量是不一样的，高压泵浦出水量一般需要大于最大孔径出水量的1.25倍。当选择较小刀具时，多余的高压液体会通过溢流阀流回水箱。

2、切削液过滤部分工作原理：

抽水泵浦进液口接入水箱，将机床水箱内的切削液注入布袋过滤罐外层，在罐体中脏的切削液经过过滤外芯、布袋、过滤内芯进行精过滤后流入罐体中间，供高压泵浦抽取。过滤切削液后污渣残留在过滤外芯做涡旋式分离，最终流入机床水箱。（布袋需定期更换，周期一般为3 个月）。
